技術參數

激光輸出功率： 10W/20W

光束質量M2： ＜2

激光波長： 1064nm

冷卻方式：風冷

脈沖頻率：20KHz -100KHz

打標范圍：110mm×110mm （可訂制）

雕刻線速： ≤7000mm/s

雕刻深度： ≤0.3mm

最小線寬： 0.015mm

最小字符： 0.15mm

重復精度： ±0.003mm

供電要求：AC/220V/50HZ

整機功率：≤800W

設備原理

    激光打標機的核心部件是主振功率放大(MOPA)、Q調制和高重頻率脈沖摻鐿光纖激光器,高可靠性的直流電源在專用控制卡的控制下驅動多模半導體激光器,多模半導體激光器發出的970±10nm的激光被耦合到加金屬護套的5mm傳輸光纖中使摻鐿雙包層光纖中產生1.06微米波長的激光,激光在傳輸過程中不斷被放大后擴束輸出。擴束后的激光束投射到振鏡掃描器上，通過計算機控制振鏡快速轉動及激光的開關，使激光束在X、Y方向掃描，通過F-θ透鏡聚集形成幾微米直徑的光斑作用于加工工件上，使之表面瞬間燒蝕，汽化,最后在工件表面形成需要的各種圖形符號。

產品介紹

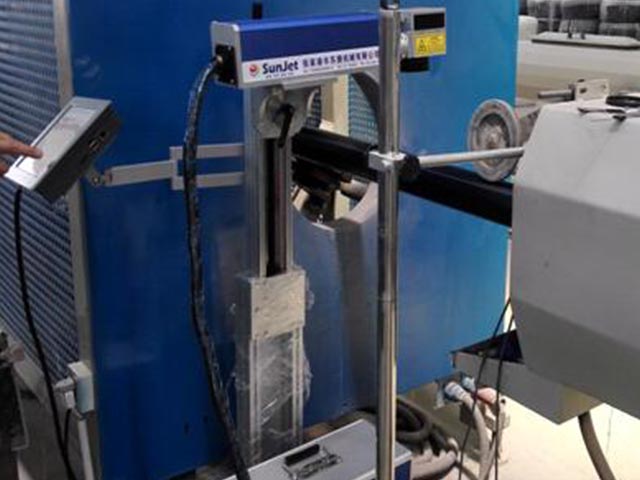

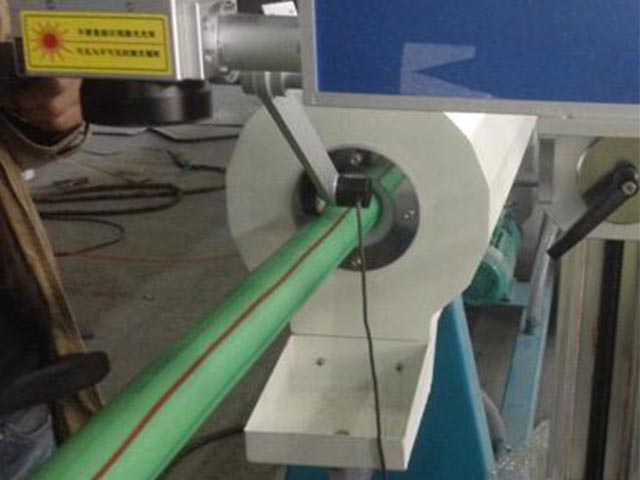

    SJ-3000光纖激光打標機可廣泛應用于各種流水線飛行打標和高速靜態打標行業，能滿足多種高精度、高效率的激光打標需要，采用領先水平的光纖激光器和零配件，打標精度高，速度快，性能穩定，壽命長達10萬小時。

性能特點

l        激光在光纖波里受振蕩加大，損耗小，穩定性好，不受外界塵氣和機械松動的影響，輸出的激光光束穩定。

l        免維護操作，10萬小時免維護。

l        加工速度快，加工速度是傳統激光打標機的2-3倍。

l        全風冷光纖激光器、無耗材 、低維護、光電轉化率高、功耗?。?le;800W）、使用成本底。

l        一體化設計，體積小（有一體機柜和便攜式可選）。

l        環境適應能力強，可在震動、沖擊、粉塵、濕度等環境下連續正常工作，易于實現與光纖的耦合，可實現遠距離工作。

l        可進行條形碼、二維碼、文字圖形、規則和不規則流水號等打標。

l        軟件運行于WINDOWS平臺，中/英文界面，能兼容AUTOCAD、CORELDRAW、PHOTOSHOP等軟件的文件格式，如PLT、PCW、DXF、BMP等，同時也能直接使用SHX、TTF字庫。

應用領域

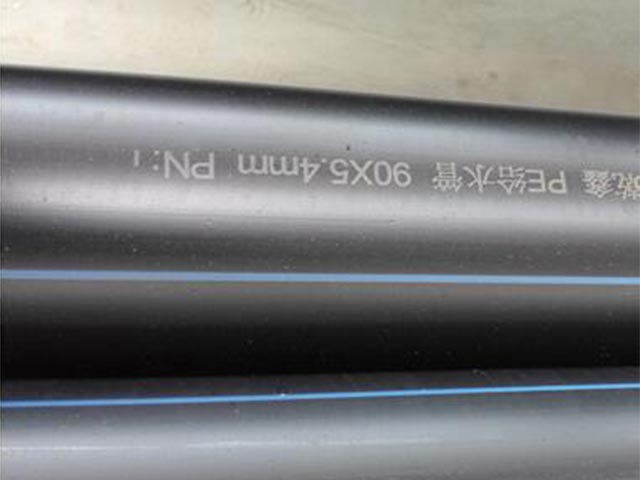

    適合建材，電子元器件，電工產品，IT產業，汽車配件，五金工具制品，精密器械，禮品飾品，醫療器械等高端產品的精密、精細標識打印。典型應用如，塑膠（PA66）隔熱條激光飛行打標，金屬標牌自動上下料激光打標，包裝盒體在線激光打標機等。
